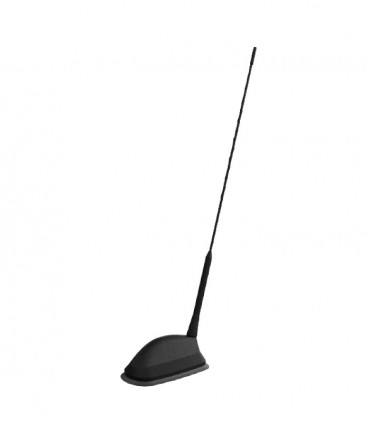

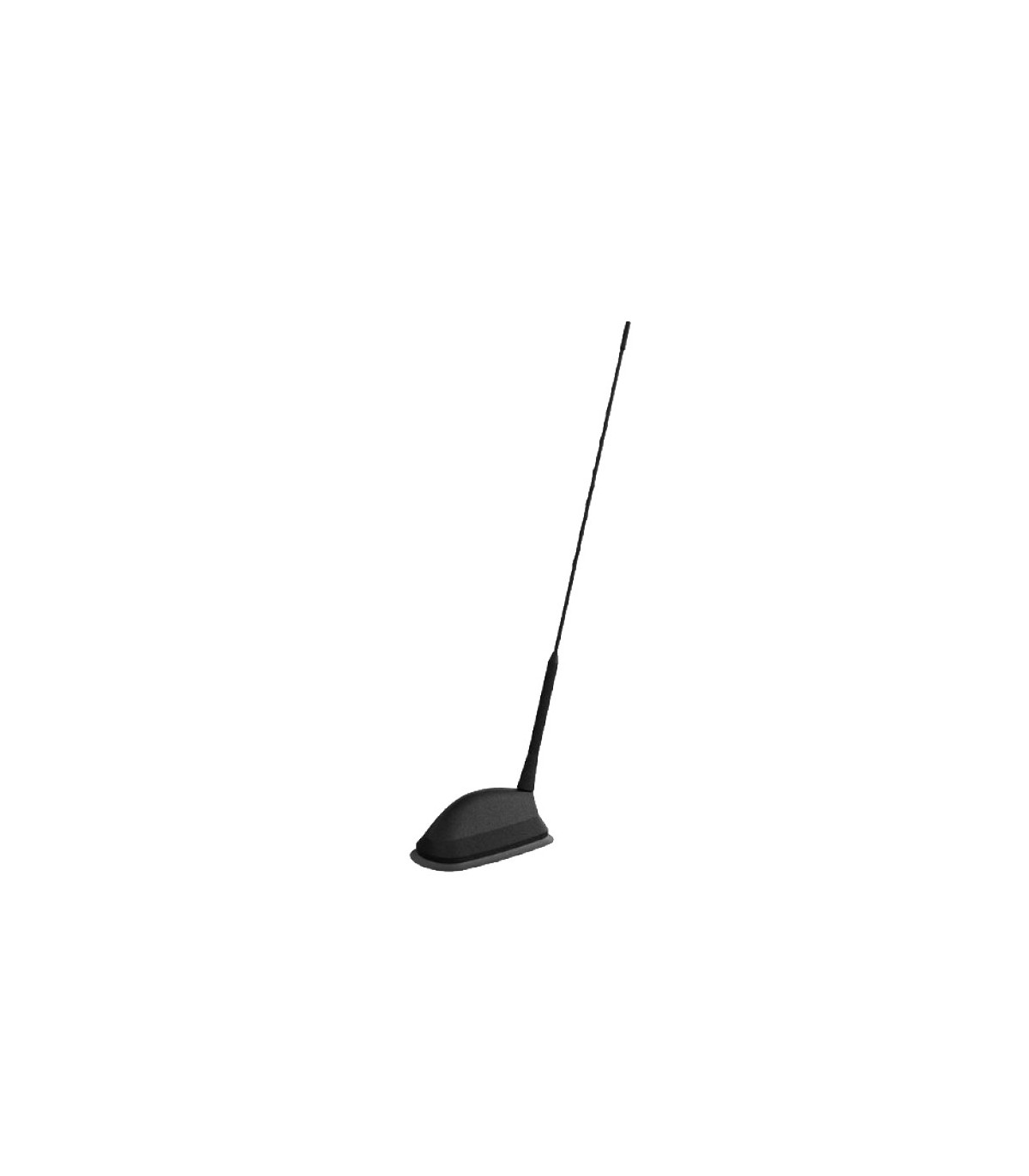

Antena MIMO, 2xLTE-5G / 2xWLAN / VHF ó UHF / GPS-GNSS-GALILEO

Material

Material de base: Aleación de aluminio EN AW-6082
Radome: PA6 negro con 30% fibra de vidrio
Dimensiones: L: 140 · W: 62 · H: 52 mm
Color: Negro
Temperatura: -40°C / +80°C
Peso: 330 g ± 10 g
Cuadrada: 15 × 15 mm
Redonda: Ø19 mm

Datos Técnicos GPS/GNSS/GALILEO

Tipo de antena: Antena Patch Planar Activa
Impedancia: 50 Ω
Rango de frecuencia: 1580 MHz
Ancho de banda: ±28 MHz
V.S.W.R: < 2,0
Polarización: RHCP
Voltaje de alimentación: 2,7 ÷ 5,1 V
Absorción de corriente: 10 ± 1 mA a 2,7 V, 16 ± 1 mA a 5,0 V
Ganancia del amplificador: 18 ± 1 mA a 2,7 V, 22 ± 1 mA a 5,0 V
Ganancia de la antena Patch: 2 dB
Cifra de ruido: 1,7 ÷ 2,1 dBi
Temperatura de funcionamiento: -30°C ÷ +85°C
Longitud del cable: RG-174, 5000 mm
Conector: Fakra m. “C”

Datos Técnicos 2×LTE - 5G

Rango de frecuencia:

• AMPS/GSM 850: 824–894 MHz
• GSM 900: 880–960 MHz
• GSM 1800: 1710–1800 MHz
• GSM 1900: 1850–1990 MHz
• UMTS: 1920–2170 MHz
• LTE 700: 698–793 MHz
• LTE 2700: 2500–2690 MHz
• 5G: 3400–3800 MHz

Impedancia: 50 Ω
Polarización: Vertical
Emisión: Omnidireccional
Ganancia: 2 dBi @ 890 MHz, 5 dBi @ 1710 MHz, 5 dBi @ 2690 MHz
Longitud del cable: RG316, 5 m
Conector: Fakra m. “D”

Datos Técnicos 2×WIFI

Rango de frecuencia: 2400 ÷ 2485 MHz, 5250 ÷ 5850 MHz
Impedancia: 50 Ω
Polarización: Vertical
Emisión: Omnidireccional
Ganancia: 4 dBi @ 2400 MHz, 6 dBi @ 5800 MHz
Longitud del cable: RG316, 5 m
Conector: Fakra m. “Z”

Datos Técnicos VHF

Tipo de antena: Antena móvil 1/4
Impedancia: 50 Ω
Rango de frecuencia: 130 ÷ 230 MHz
Potencia máxima: 20 W
V.S.W.R: < 2,0
Emisión: Omnidireccional
Ganancia: 2,14 dBi
Polarización: Vertical
Longitud de la varilla: Según curva de corte
Elevación de la varilla: 74°
Longitud del cable: RG316, 5 m
Conector: Fakra m. “E”

Datos Técnicos UHF

Tipo de antena: Antena móvil 1/4
Impedancia: 50 Ω
Rango de frecuencia: 380 ÷ 480 MHz
Potencia máxima: 20 W
V.S.W.R: < 2,0
Emisión: Omnidireccional
Ganancia: 2,14 dBi
Polarización: Vertical
Longitud de la varilla: Según curva de corte
Elevación de la varilla: 74°
Longitud del cable: RG316, 5 m
Conector: Fakra m. “E”

EAN:8435757704031
