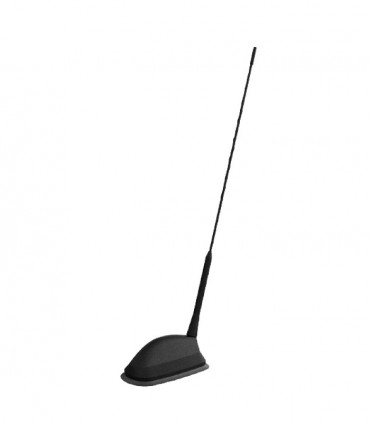

4x 2G/3G/4G/5G + 4x WIFI + 1x GPS-GNSS-GALILEO
Material
Base Material - Material de base |
Alluminium alloy EN AW-6082 |
|
Radome |
PA6 Black 30% glass fiber |
|
Dimension - Dimensión |
L: 140· W:62 · H: 52 mm |
|
Colour - Color |
Black - Negro |
|
Temperature - Temperatura |
-40ºC / +80ºC |
|
Waigth - Peso |
330gr +/- 10gr |
|
Squared |
15x15 |
|
Round |
Ø19 |
Technical Data GPS/GNSS/GALILEO:
Antenna Type - Tipo de antena |
Active Planar Patch Ant. |
|
Impedance - Impedancia |
50 Ω |
|
Center Frequency - Rango de Frecuencia |
1580 MHz |
|
Bandwidth - Ancho de banda |
± 28 MHz |
|
V.S.W.R |
Less than 2.0 |
|
Polarization - Polarización |
RHCP |
|
Supply Voltage - Voltaje de Alimentación |
2.7 ÷ 5.1 V |
|
Current Absorption - Absorción de Corriente |
10 ± 1 at 2.7 V16 ± 1 at 5.0 V |
|
Gain Amplifier (mA) - Ganancia del Amplificador |
18 ± 1 at 2.7 V22 ± 1 at 5.0 V |
|
Gain Patch Antenna - Ganancia Antena Patch |
2dB |
|
Noise figure - Cifra de ruido |
1.7 ÷ 2.1 dBi |
|
Temperature - Temperatura |
-30ºC - +85ºC |
|
Cable lenght - Longitud del Cable |
RG-174 5000mm |
|
Connector - Conector |
Fakra m.”C” |
Technical Data 2xLTE
Frequency Range - Rango de Frecuencia |
AMPS/GSM 850 : 824-894 MHzGSM 900 : 880-960 MHzGSM 1800 : 1710-1800 MHzGSM 1900 : 1850-1990 MHzUMTS : 1920-2170 MHzLTE 700 : 698-793 MHzLTE 2700 : 2500-2690 MHz |
|
Impedance - Impedancia |
50 Ω |
|
Polarization - Polarización |
Vertical |
|
Emission - Emisión |
Omnidirectional |
|
Gain - Ganancia |
2 dBi - 890 MHz5 dBi - 1710 MHz5 dBi - 2690 MHz |
|
Cable lenght - Longitud del Cable |
RG316 5m |
|
Connector - Conector |
Fakra m.”D” |
Technical Data 2xWIFI
Frequency Range - Rango de Frecuencia |
2400 ÷ 2485 MHz5250 ÷ 5850 MHz |
|
Impedance - Impedancia |
50 Ω |
|
Polarization - Polarización |
Vertical |
|
Emission - Emisión |
Omnidirectional |
|
Gain - Ganancia |
4 dBi - 2400 MHz6 dBi - 5800 MHz |
|
Cable lenght - Longitud del Cable |
RG316 5m |
|
Connector - Conector |
Fakra m.”Z” |
Technical Data VHF
Antenna Type - Tipo de antena |
1/4 Mobile Antenna |
|
Impedance - Impedancia |
50 Ω |
|
Center Frequency - Rango de Frecuencia |
130÷230 MHz |
|
Max. Power - Potencia Máxima |
20W |
|
V.S.W.R |
Less than 2.0 |
|
Emission - Emisión |
Omnidirectional |
|
Gain - Ganancia |
2.14 dBi |
|
Polarization - Polarización |
Vertical |
|
Rod lenght - Longitud varilla |
Depending cutting curve |
|
Rod elevation - Elevador de varillas |
74º |
|
Cable lenght - Longitud del Cable |
RG316 5m |
|
Connector - Conector |
Fakra m.”E” |
Technical Data UHF
Antenna Type - Tipo de antena |
1/4 Mobile Antenna |
|
Impedance - Impedancia |
50 Ω |
|
Center Frequency - Rango de Frecuencia |
380÷480 MHz |
|
Max. Power - Potencia Máxima |
20W |
|
V.S.W.R |
Less than 2.0 |
|
Emission - Emisión |
Omnidirectional |
|
Gain - Ganancia |
2.14 dBi |
|
Polarization - Polarización |
Vertical |
|
Rod lenght - Longitud varilla |
Depending cutting curve |
|
Rod elevation - Elevador de varillas |
74º |
|
Cable lenght - Longitud del Cable |
RG316 5m |
|
Connector - Conector |
Fakra m.”E” |
EAN:8435757704031
