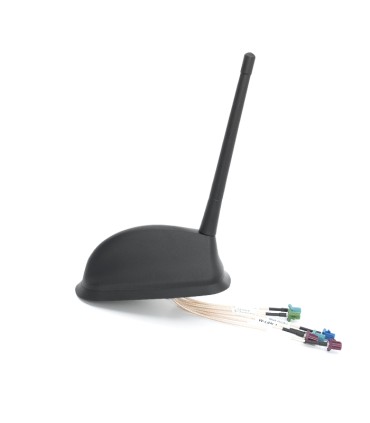

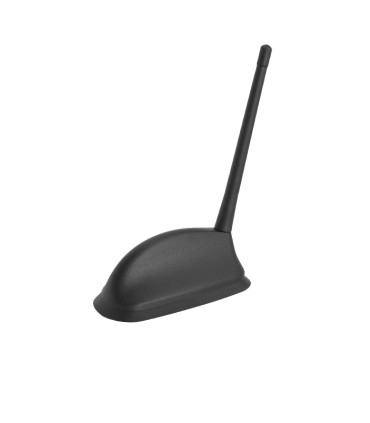

Antena MIMO, 2xLTE / 2xWLAN / TETRA & UHF/ GPS-GNSS-GALILEO

Antenna Type - Tipo de antena

Active Planar Patch Ant.

Impedance - Impedancia

50 Ω

Center Frequency - Rango de Frecuencia

1580 MHz

Bandwidth - Ancho de banda

± 28 MHz

V.S.W.R

Less than 2.0

Polarization - Polarización

RHCP

Supply Voltage - Voltaje de Alimentación

2.7 ÷ 5.1 V

Current Absorption - Absorción de Corriente

10 ± 1 at 2.7 V

16 ± 1 at 5.0 V

Gain Amplifier (mA) - Ganancia del Amplificador

18 ± 1 at 2.7 V

22 ± 1 at 5.0 V

Gain Patch Antenna - Ganancia Antena Patch

2dB

Noise figure - Cifra de ruido

1.7 ÷ 2.1 dBi

Temperature - Temperatura

-30ºC - +85ºC

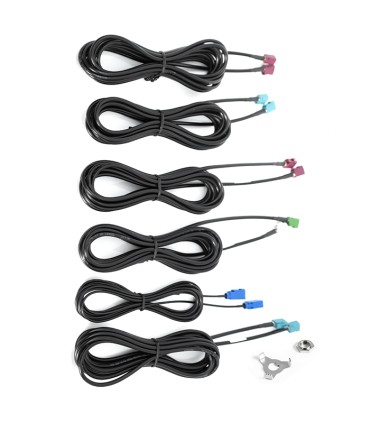

Cable lenght - Longitud del Cable

RG-174 5000mm

Connector - Conector

Fakra m.”C”

Frequency Range - Rango de Frecuencia

AMPS/GSM 850 : 824-894 MHz

GSM 900 : 880-960 MHz

GSM 1800 : 1710-1800 MHz

GSM 1900 : 1850-1990 MHz

UMTS : 1920-2170 MHz

LTE 700 : 698-793 MHz

LTE 2700 : 2500-2690 MHz

Impedance - Impedancia

50 Ω

Polarization - Polarización

Vertical

Emission - Emisión

Omnidirectional

Gain - Ganancia

2 dBi - 890 MHz

5 dBi - 1710 MHz

5 dBi - 2690 MHz

Cable lenght - Longitud del Cable

RG316 5m

Connector - Conector

Fakra m.”D”

Frequency Range - Rango de Frecuencia

2400 ÷ 2485 MHz

5250 ÷ 5850 MHz

Impedance - Impedancia

50 Ω

Polarization - Polarización

Vertical

Emission - Emisión

Omnidirectional

Gain - Ganancia

4 dBi - 2400 MHz

6 dBi - 5800 MHz

Cable lenght - Longitud del Cable

RG316 5m

Connector - Conector

Fakra m.”Z”

Antenna Type - Tipo de antena

1/4 Mobile Antenna

Impedance - Impedancia

50 Ω

Center Frequency - Rango de Frecuencia

380 - 430 MHz

Max. Power - Potencia Máxima

20W

V.S.W.R

Less than 2.0

Emission - Emisión

Omnidirectional

Gain - Ganancia

2.14 dBi

Polarization - Polarización

Vertical

Rod lenght - Longitud varilla

175±3 mm

Rod elevation - Elevador de varillas

74º

Cable lenght - Longitud del Cable

RG316 5m

Connector - Conector

Fakra m.”E”
