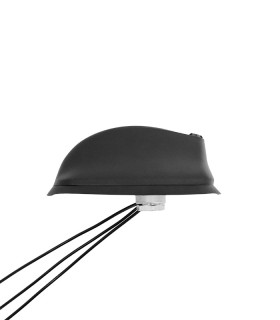

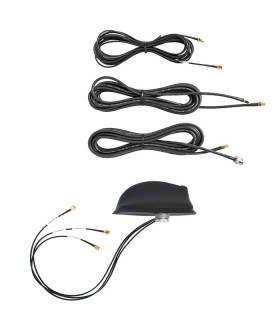

Antena profesional TETRA + 4G + GPS

Especificaciones

• Dimensión de la Base: 95mm x 52mm

• Ranura: Cuadrada: 15x15 mm, Redonda: Ø 19 mm

• Material de recubrimiento: PA 6

• Material de la junta: Arnitel EM400

• Material de la varilla: Pibiflex 2564

• Color: Negro

• Peso: 230 g

• Temperatura: -40ºC - +80ºC

Datos Técnicos GPS/GNSS/GALILEO

• Tipo de Antena: Antena activa de parche plano

• Impedancia: 50 Ω

• Frecuencia: 1580 MHz

• Ancho de Banda: ± 28 MHz

• V.S.W.R: < 2.0

• Polarización: RHCP

• Voltaje de Alimentación: 2.7 ÷ 5.1 V

• Absorción de Corriente: 10 ± 1 a 2.7 V, 16 ± 1 a 5V

• Ganancia del Amplificador: 18 ± 1 a 2.7 V, 22 ± 1 a 5V

• Ganancia de la Antena Patch: 2dB

• Cifra de Ruido: 1.7 ÷ 2.1 dB

• Temperatura: -30ºC - +80ºC

• Tipo y Longitud del Cable: RG-174, 180 ± 20mm

• Conector: SMA m.

Datos Técnicos UHF

• Tipo de Antena: Antena móvil 5/8 λ

• Rango de Frecuencia: 380 ÷ 410 MHz

• Impedancia: 50 Ω

• Potencia Máxima: 25 W

• V.S.W.R: < 1.5

• Polarización: Vertical

• Emisión: Omnidireccional

• Ganancia: 5 dBi

• Tipo y Longitud del Cable: RG-316, 150 ± 20mm

• Longitud de la Varilla: 525 mm

• Sección de la Varilla: 1mm²

• Elevación de la Varilla: 74º

• Conector: FME m.

Datos Técnicos 4G

• Rango de Frecuencia: 690 ÷ 960 MHz, 1427 ÷ 1518 MHz, 1710 ÷ 2200 MHz, 2300 ÷ 2690 MHz

• Impedancia: 50 Ω

• V.S.W.R: 1.5 ÷ 4 típico

• Polarización: Vertical

• Emisión: Omnidireccional

• Ganancia: 690 ÷ 960 MHz 2 dBi, 1427 ÷ 1518 MHz 3 dBi, 1710 ÷ 2200 MHz 4 dBi, 2300 ÷ 2690 MHz 5 dBi

• Tipo y Longitud del Cable: RF-316D, 250 ± 20mm

• Conector: Fakra f "D" (Bordeaux)
