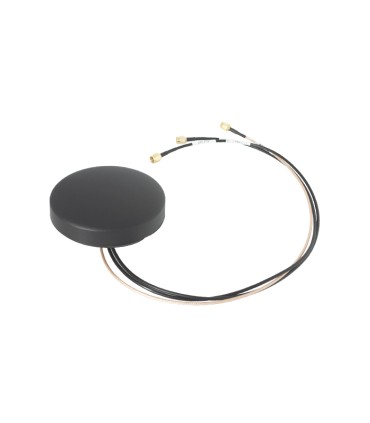

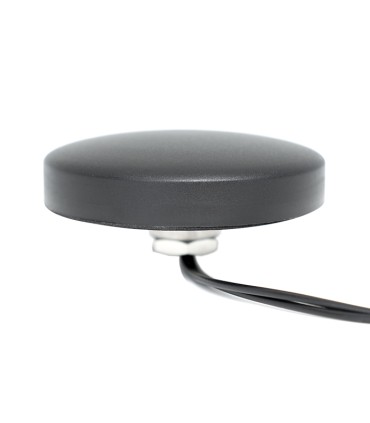

Antena Tribanda Bajo Perfil GPS/LTE/WLAN

Specifications

Material de Base: PA6

Radome: PA6

Color: Negro

Dimensiones (mm): Ø 100 x h.25mm

Temperatura (ºC): -40°C/+80°C

Orificio de montaje: Ø 16mm

Technical Data GPS/GNSS/GALILEO

Tipo de antena: Active Planar Patch Ant.

Rango de Frecuencia: 1580 MHz

Ancho de banda: ± 28 MHz

V.S.W.R: Less than 2.0

Impedancia: 50 Ω

Polarización: RHCP

Voltaje de Alimentación: 2.7 ÷ 5.1V

Absorción de Corriente:

10 ± 1 mA at 2.7 V

16 ± 1 mA at 5.0 V

Ganancia del Amplificador:

18 ± 1 dB at 2.7 V

22 ± 1 dB at 5.0 V

Ganancia Antena Patch: 2 dB

Cifra de ruido: 1.7 ÷ 2.1 dB

Temperatura: -30ºC ÷ +80ºC

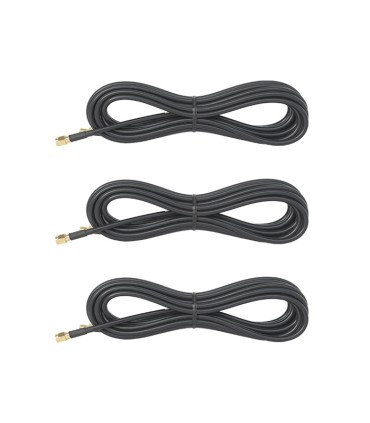

Longitud del Cable: RG-58 5.000mm

Conector: SMA.

Technical Data LTE

Rango de frecuencias:

AMPS/GSM 850 : 824 - 894 MHz

GSM 1800 : 1710 -1880 MHz

GSM 1900: 1850 - 1990 MHz

UMTS : 1920 - 2170 MHz

LTE700 : 746 - 793 MHz

LTE2700 : 2500 - 2690 MHz

Ganancia (dBi): 2.5 ± 1 698-960 MHz      3.5 ± 1 1710-2690 MHz

Aislamiento (dB):   690-960 - >10   1710-2690 - >15

Impedancia: 50 Ω

Potencia Máxima: 20 W

V.S.W.R: Less than 2.2

Polarización: Vertical

Cable: RG58 mm.500

Conector: SMA m.

Technical Data WLAN

Frecuencia:

2400-248 5 MHz

5250-5850 MHz

Impedancia: 50 Ω

V.S.W.R: < 2.2

Ganancia:

698-960 MHz 2dBi

1710-2170 MHz 5dBi

2396-2700 MHz 6dBi

3400-3800 MHz 4dBi

Polarización: Vertical

Emisión: Omnirectional

Ganancia:

1.5 ± 0.5 dBi 2400 - 2485 MHz

1.5 ± 0.5 dBi 5250 - 5850 MHz

Cable: RG58 mm.500

Conector: SMA m.

EAN:8435757703300
