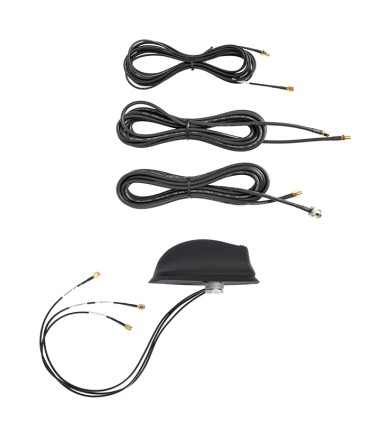

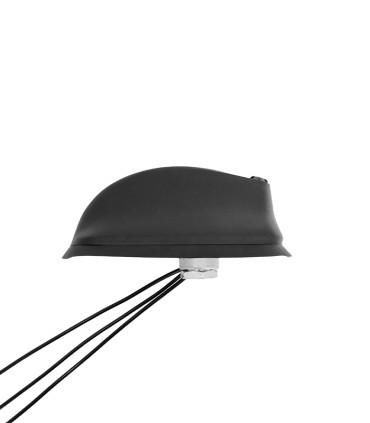

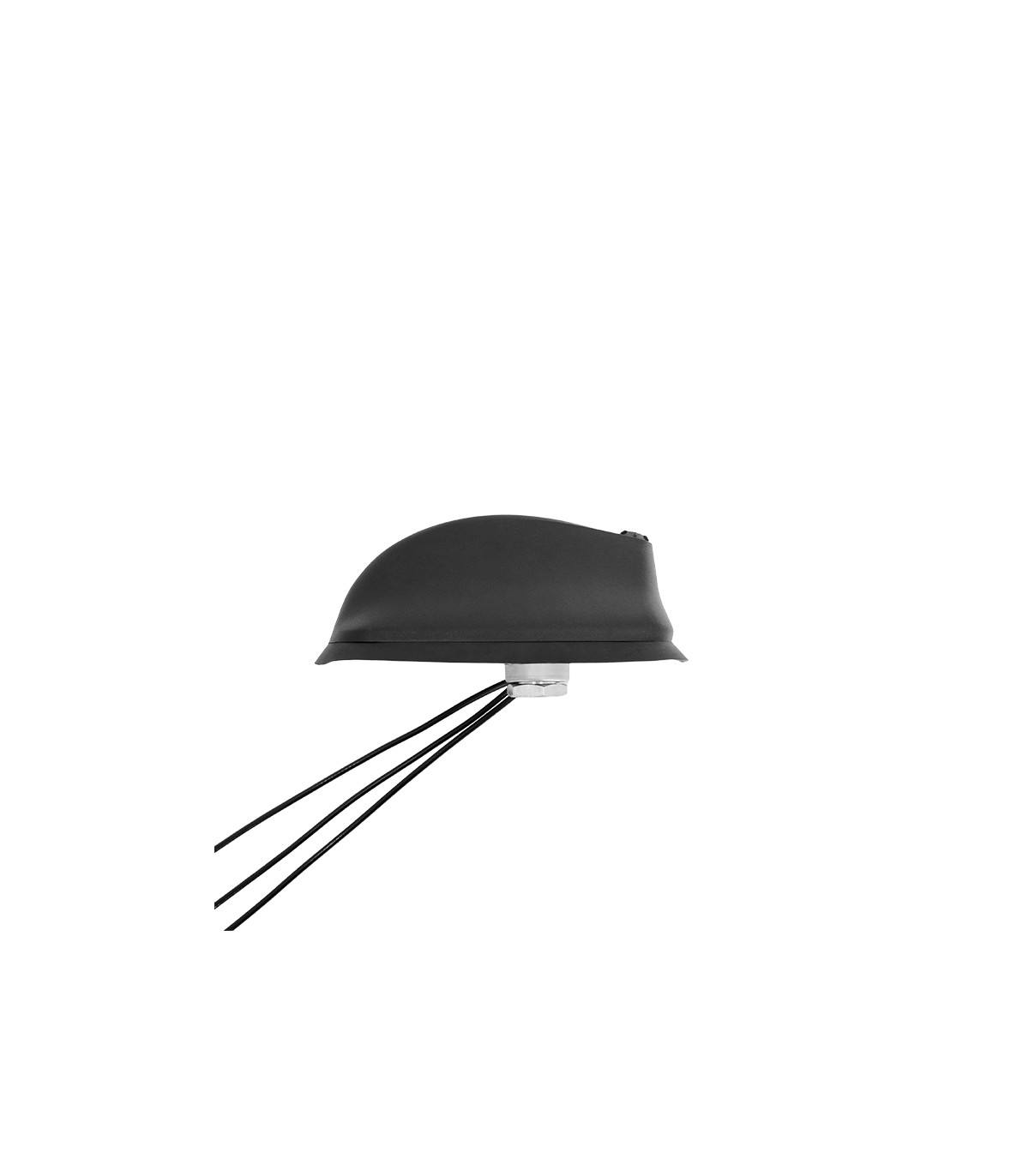

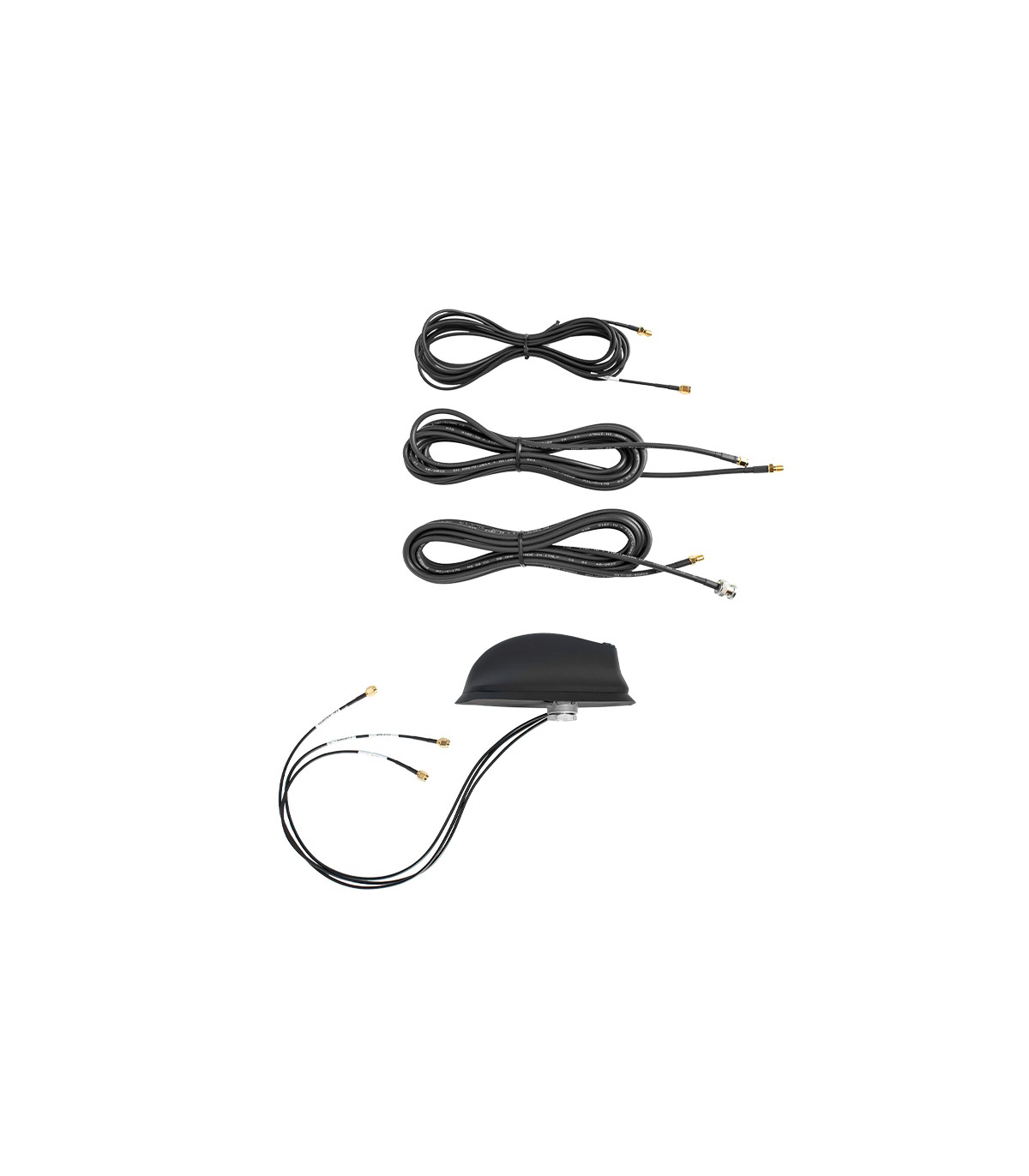

Antena móvil TETRA & UHF 380-470MHz / LTE + GPS-GNSS-GALILEO

Especificaciones generales

• Material de base: Aleación de aluminio EN AW-6082

• Radome: PA6 negro con 30% fibra de vidrio

• Color: Negro

• Dimensiones: 140 x 62 x h.52 mm

• Peso: 330 g ± 10 g

• Temperatura de funcionamiento: -40ºC a +80ºC

• Agujero de montaje: Cuadrado 15x15 mm / Redondo Ø19 mm

Datos técnicos LTE

• Rango de frecuencia: AMPS/GSM 850 (824-894 MHz), GSM 900 (880-960 MHz), GSM 1800 (1710-1800 MHz), GSM 1900 (1850-1990 MHz), UMTS (1920-2170 MHz), LTE 700 (698-793 MHz), LTE 2700 (2500-2690 MHz)

• Impedancia: 50 Ω

• Polarización: Vertical

• Emisión: Omnidireccional

• Ganancia: 2 dBi @ 890 MHz, 5 dBi @ 1710 MHz, 5 dBi @ 2690 MHz

• Longitud del cable: RG316 200 mm + extensión 5 m RG174 FME f.

• Conector: SMA macho

Datos técnicos 380-470 MHz

• Tipo de antena: 1/4 λ Mobile Antenna

• Rango de frecuencia: 380-470 MHz

• V.S.W.R: < 2.0

• Impedancia: 50 Ω

• Máx. potencia: 20 W

• Polarización: Vertical

• Emisión: Omnidireccional

• Ganancia: 2.14 dBi

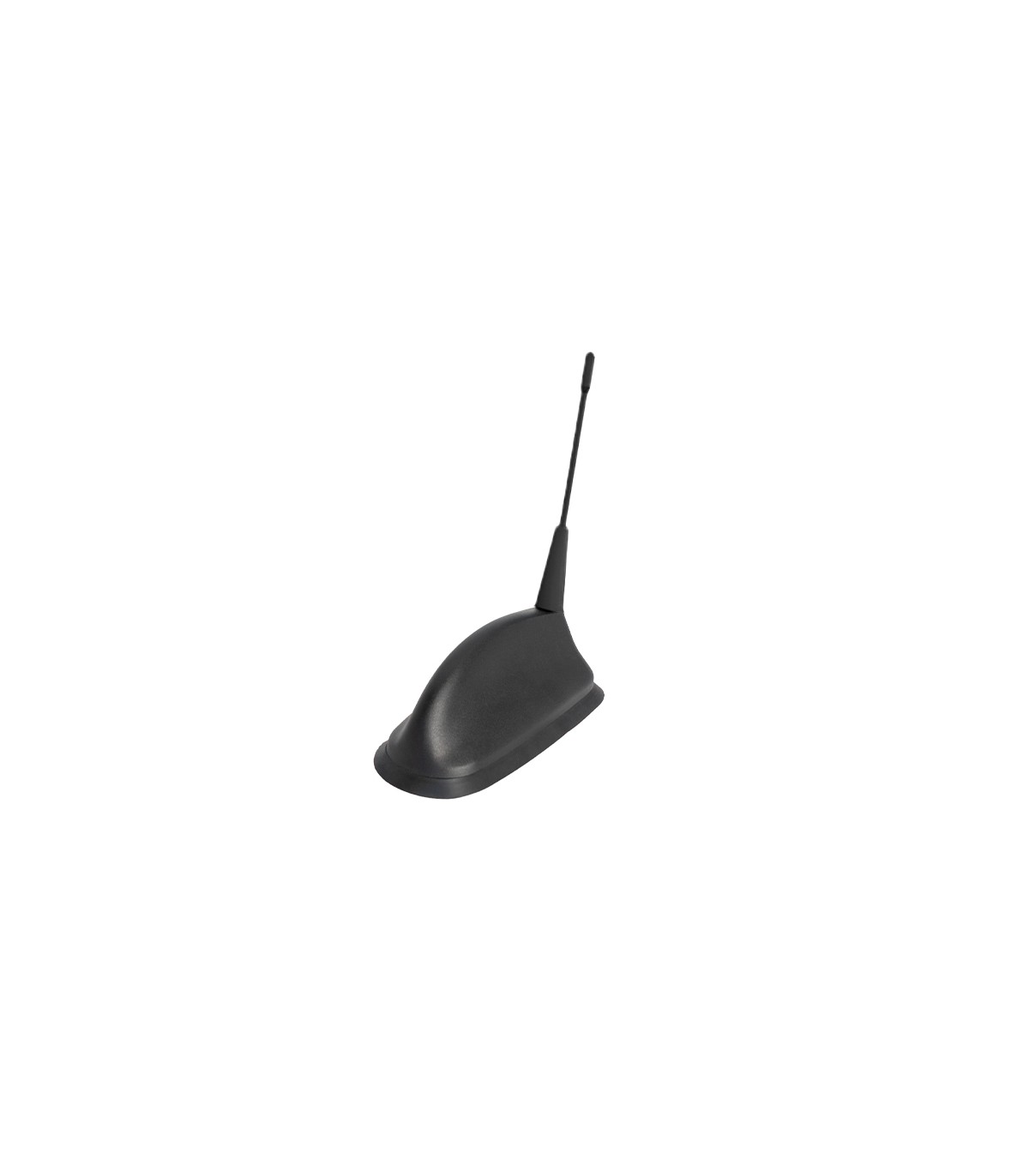

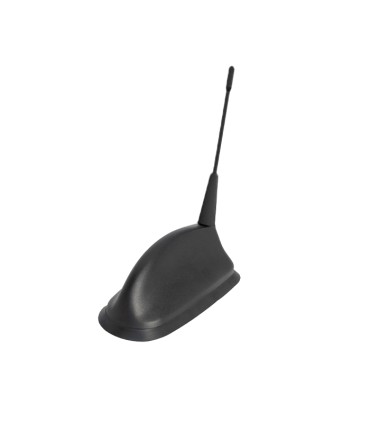

• Longitud de la varilla: 131 ± 3 mm

• Elevación de varillas: 74º

• Longitud del cable: RG316 200 mm + extensión 5 m RG58 TNC macho

• Conector: SMA macho

Datos técnicos GPS/GNSS/GALILEO

• Tipo de antena: Active Planar Patch Antenna

• Rango de frecuencia: 1580 MHz

• Ancho de banda: ± 28 MHz

• V.S.W.R: < 2.0

• Impedancia: 50 Ω

• Polarización: RHCP

• Voltaje de alimentación: 2.7 ÷ 5.1 V

• Absorción de corriente: 10 ± 1 mA @ 2.7 V, 16 ± 1 mA @ 5 V

• Ganancia del amplificador: 18 ± 1 dB @ 2.7 V, 22 ± 1 dB @ 5 V

• Ganancia de la antena patch: 2 dB

• Nivel de ruido: 1.7 ÷ 2.1 dB

• Temperatura de funcionamiento: -40ºC a +80ºC

• Longitud del cable: RG316 200 mm + extensión 5 m RG-174 SMA macho

• Conector: SMA macho
