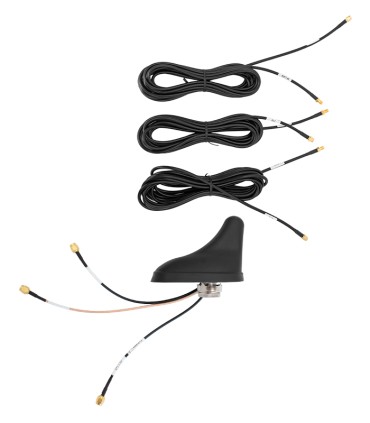

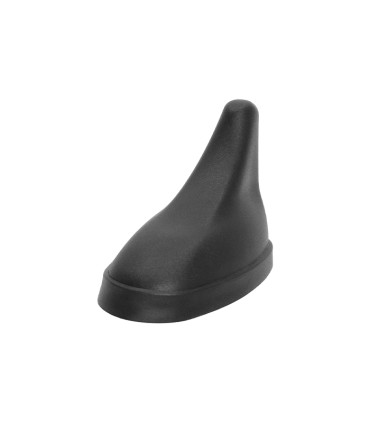

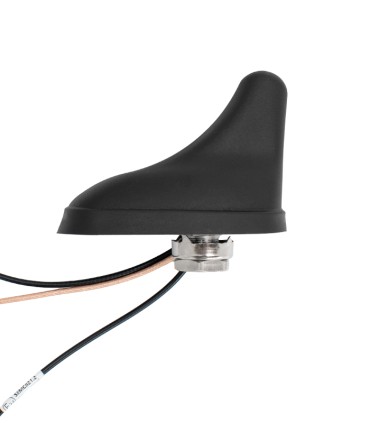

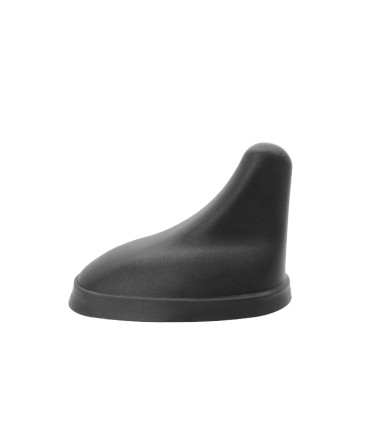

Antena móvil LTE / 2.4GHz - 5.8GHz / ACTIVE GPS

Antenna Type - Tipo de antena

Active Planar Patch Ant.

Center Frequency - Rango de Frecuencia

1580 MHz

Bandwidth - Ancho de banda

 ± 28 MHz

V.S.W.R

less than 2.0

Impedance - Impedancia

50 Ω

Polarization - Polarización

RHCP

Supply Voltage - Voltaje de Alimentación

2.7 ÷ 5.1 V

Current Absorption - Absorción de Corriente

10 ± 1 at 2.7 V

16 ± 1 at 5.0 V

Gain Amplifier (mA) - Ganancia del Amplificador

18 ± 1 at 2.7 V

22 ± 1 at 5.0 V

Gain Patch Antenna - Ganancia Antena Patch

2dB

Noise figure - Cifra de ruido

1.7 ÷ 2.1 dBi

Temperature - Temperatura

-30ºC - +85ºC

Cable lenght - Longitud del Cable

RG 174 mm 18 ± 20mm + extension cable RG-174 (5000mm ± 10)

Connector - Conector

SMA-Male

Antenna Type - Tipo de antena

Directive Antenna

Frequency Range - Rango de Frecuencia

790 ÷ 960 MHz

1710 ÷ 2700 MHz

V.S.W.R

less than 3.3

Impedance - Impedancia

50 Ω

Polarization - Polarización

Vertical

Max. Power - Potencia Máxima

20W

Emission - Emisión

Omnidirectional

Gain - Ganancia

2.14 dB

Cable lenght - Longitud del Cable

RG316 R118 mm.180±20

Connector - Conector

SMA-Male

Antenna Type - Tipo de antena

1/4 l Mobile Antenna

Frequency Range - Rango de Frecuencia

2400 ÷ 2485 MHz

5250 ÷ 5850 MHz

V.S.W.R

less than 3.0

Impedance - Impedancia

50 Ω

Polarization - Polarización

Vertical

Max. Power - Potencia Máxima

10W

Emission - Emisión

Omnidirectional

Gain - Ganancia

2.14 dB

Cable lenght - Longitud del Cable

RG 174 R118 mm.180±20

Connector - Conector
