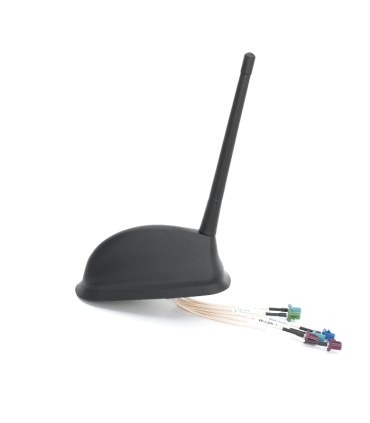

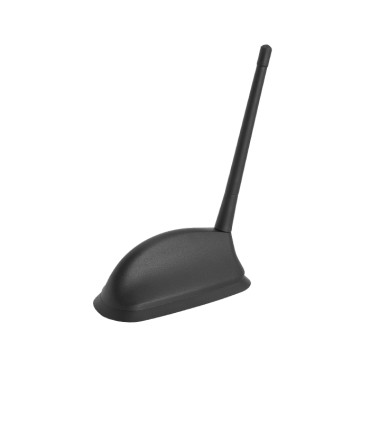

MIMO-9000-1

MIMO Antenna, 2xLTE / 2xWLAN / TETRA & UHF/ GPS-GNSS-GALILEO

Specifications

Material

Base Material - Material de base
Alluminium alloy EN AW-6082
Radome
PA6 Black 30% glass fiber
Dimension - Dimensión
L: 140· W:62 · H: 52 mm
Colour - Color
Black - Negro
Temperature - Temperatura
-40ºC / +80ºC
Waigth - Peso
330gr +/- 10gr
Squared
15x15
Round
Ø19

Technical Data GPS/GNSS/GALILEO:

Antenna Type - Tipo de antena
Active Planar Patch Ant.
Impedance - Impedancia
50 Ω
Center Frequency - Rango de Frecuencia
1580 MHz
Bandwidth - Ancho de banda
± 28 MHz
V.S.W.R
Less than 2.0
Polarization - Polarización
RHCP
Supply Voltage - Voltaje de Alimentación
2.7 ÷ 5.1 V
Current Absorption - Absorción de Corriente
10 ± 1 at 2.7 V
16 ± 1 at 5.0 V
Gain Amplifier (mA) - Ganancia del Amplificador
18 ± 1 at 2.7 V
22 ± 1 at 5.0 V
Gain Patch Antenna - Ganancia Antena Patch
2dB
Noise figure - Cifra de ruido
1.7 ÷ 2.1 dBi
Temperature - Temperatura
-30ºC - +85ºC

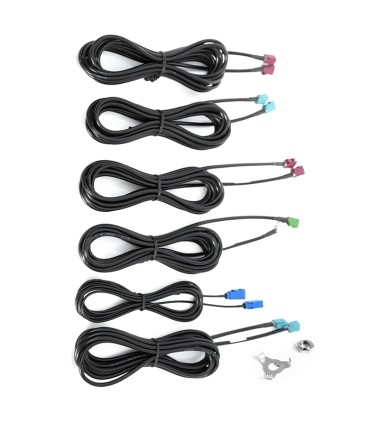

Cable lenght - Longitud del Cable
RG-174 5000mm
Connector - Conector
Fakra m.”C”

Technical Data 2xLTE

Frequency Range - Rango de Frecuencia
AMPS/GSM 850 : 824-894 MHz
GSM 900 : 880-960 MHz
GSM 1800 : 1710-1800 MHz
GSM 1900 : 1850-1990 MHz
UMTS : 1920-2170 MHz
LTE 700 : 698-793 MHz
LTE 2700 : 2500-2690 MHz
Impedance - Impedancia
50 Ω
Polarization - Polarización
Vertical
Emission - Emisión
Omnidirectional
Gain - Ganancia
2 dBi - 890 MHz
5 dBi - 1710 MHz
5 dBi - 2690 MHz
Cable lenght - Longitud del Cable
RG316 5m
Connector - Conector
Fakra m.”D”

Technical Data 2xWIFI

Frequency Range - Rango de Frecuencia
2400 ÷ 2485 MHz
5250 ÷ 5850 MHz
Impedance - Impedancia
50 Ω
Polarization - Polarización
Vertical
Emission - Emisión
Omnidirectional
Gain - Ganancia
4 dBi - 2400 MHz
6 dBi - 5800 MHz
Cable lenght - Longitud del Cable
RG316 5m
Connector - Conector
Fakra m.”Z”

Technical Data Tetra (380-430MHz):

Antenna Type - Tipo de antena
1/4 Mobile Antenna
Impedance - Impedancia
50 Ω
Center Frequency - Rango de Frecuencia
380 - 430 MHz
Max. Power - Potencia Máxima
20W
V.S.W.R
Less than 2.0
Emission - Emisión
Omnidirectional
Gain - Ganancia
2.14 dBi
Polarization - Polarización
Vertical
Rod lenght - Longitud varilla
175±3 mm
Rod elevation - Elevador de varillas
74º
Cable lenght - Longitud del Cable
RG316 5m
Connector - Conector
Fakra m.”E”

EAN:8435757704024

Read moreShow less
Product Details
MIMO-9000-1

Specific References

ean13
8435757704024
